    普源精電發布RSA5000N/3000N系列信號分析儀,標配矢量網絡分析模式

    2020年07月16日 17:18 ? 次閱讀

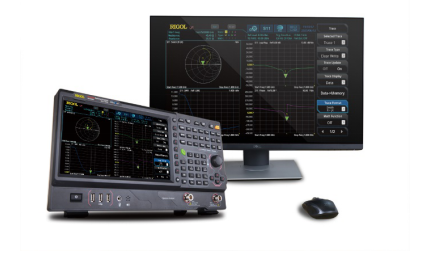

    2020年7月16日,普源精電(RIGOL)發布RSA5000N/3000N系列信號分析儀,并標配矢量網絡分析模式(VNA),通過VNA模式可以進行全系統誤差校正,以最大可能的精確度補償測試儀器的系統測量誤差,進行精確的信號完整性測量,為您提供從器件性能到信號質量的一體化解決方案,解決您的諸多測量問題!

    普源精電發布RSA5000N/3000N系列信號分析儀,標配矢量網絡分析模式

    新品地址:https://www.rigol.com/products/spectrum-analyzers/rsa5000.html

    行業應用

    矢量網絡分析模式用于快速準確地驗證射頻器件和設備的性能,使用該模式可以測試藍牙、WLAN、RFID及其他無線電與天線的匹配性,射頻設計和驗證工程師可使用它來驗證設計模擬的可靠性,制造工程師可根據一套特定的規范來組裝和測試射頻器件和設備。

    應用場景

    VNA優勢

    網絡分析儀分為標量網絡分析儀 (Scalar Network Analyzer) 和矢量網絡分析儀 (Vector Network Analyzer, VNA) 兩種。標量網絡分析模式只測量兩個波量的幅度比;矢量網絡分析模式既能測量兩波量間的幅度比,又能測量兩波量的相位差;矢量網絡分析儀還具有以下優勢:

    1、可以進行全系統誤差校正,以最大可能的精確度補償測試儀器的系統測量誤差

    2、矢量測量數據可以準確地變換到時域,提供更多進一步處理數據的途徑

    多種測量模式,多種顯示類型

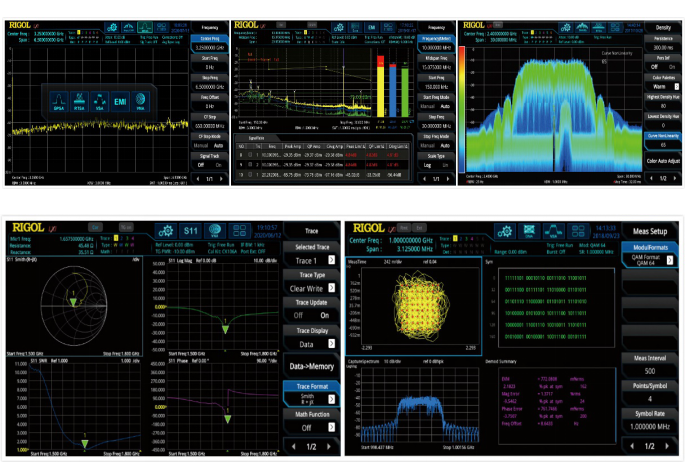

    RSA5000N/3000N系列頻譜分析儀的VNA模式,提供了多種測量方式,如S11、

    S21、DTF(Distance to Fault),可以實現對元器件、電路網絡的S11、S21以及故障點定位的測量,通過史密斯圓圖、極坐標等多種顯示更精確地表征被測件的網絡特性。

    S11

    S11可以用于針對電子元器件(如濾波器)或電路網絡(如天線)的阻抗匹配調試。

    S11測量結果界面

    S21

    測量電路網絡的增益、插入損耗、群延遲等指標,最常用的就是表征傳輸的S21參數。

    S21測量結果界面

    DTF

    DTF, 故障點定位功能,用來定位通信系統或其他電路網絡中可能出現故障的確切位置,如線纜折斷、連接器松動、年久老化、線路腐蝕等,甚至于在線纜生產制造過程中的材質差異、凹坑裂紋等很難用肉眼觀察的情況,降低事故處理的影響和成本。

    DTF測量結果界面

    VNA模式能對測量結果逐點進行誤差修正,并換算出其他多種網絡參數,如反射系數、電壓駐波比、阻抗(或導納)、衰減(或增益)、相移和群時延等信息。對于不同的測量功能,您可以選擇以下多種測量顯示方式,更直觀地呈現測試結果:對數/線性幅度、相位、群時延、史密斯圓圖、極坐標、駐波比、回波損耗等。

    “五合一”模式

    RSA5000N系列矢量網絡分析儀集成五種測試模式,通過單臺設備應對多種射頻測試挑戰。RSA5000N系列在提供全功能的掃頻式頻譜(GPSA)分析功能之外,創新性地加入了接收機模式(EMI)、實時頻譜模式(RTSA)、VSA矢量信號分析模式及矢量網絡分析模式(VNA)。真正做到一臺設備解決工程師遇到的多種射頻挑戰,有效節約您的時間成本,提升效率。、

    五種模式

    優異的性能和操控體驗

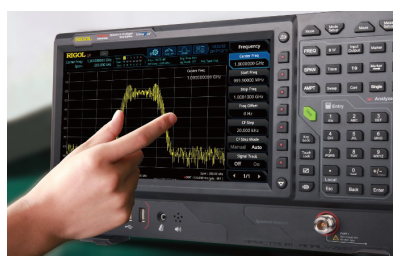

    RSA5000N/3000N系列采用Ultra Real技術,頻率范圍最高可達6.5 GHz??稍诜治鰩拑葘π盘栠M行無縫采集和分析,更高效,更純凈。10.1英寸多點觸控電容屏,支持多種手勢操作,符合屏幕操作的主流發展趨勢。觸控、拖動、縮放等觸摸手勢的支持,使量測動作更加流暢、便捷,讓用戶能快速熟悉掌握。

    此外,它提供多種接口,增強儀器設備的連通性,支持通過HDMI接口,將設備顯示內容投放到更大的顯示器中;提供Web Control功能,讓用戶可以通過訪問設備IP地址,直接對設備進行操控,提升對有遠程操控的使用體驗。

    點擊獲取VNA模式的詳細信息

    常規的矢量網絡分析儀價格非常昂貴,而且體積一般較大,不便于系統搭建和操作。由RIGOL研發的RSA5000N/3000N系列頻譜分析儀,搭配VNA功能模式,可以提供給您最具性價比的矢量網絡分析解決方案。我們根據您的需要,配備了高性能和經濟性兩款設備,為您最大可能的優化成本配置,供您在技術研究、生產制造、教育教學等多種途徑中靈活選擇。

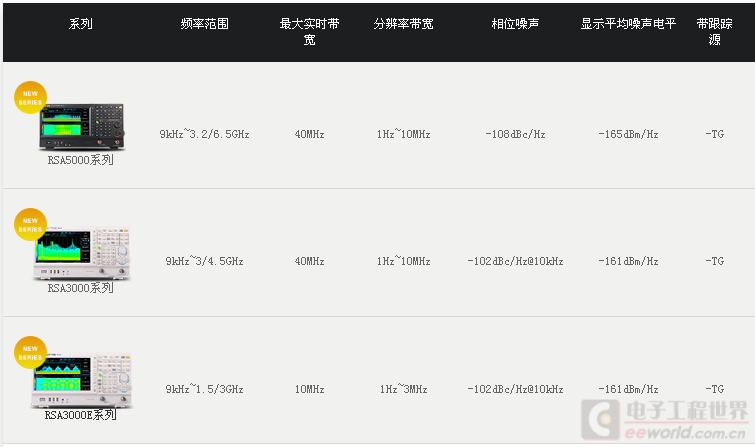

    目前支持VNA功能的RIGOL頻譜儀如下
