    Vishay推出新款30V n溝道MOSFET半橋功率級模塊---SiZF300DT

    2020年07月09日 16:26 ? 次閱讀

    雙片器件結合集成式肖特基二極管提高功率密度和效率,所需PCB空間比6 mm x 5 mm封裝減少65 %

    賓夕法尼亞、MALVERN — 2020年7月9日 — 日前,Vishay Intertechnology, Inc.(NYSE 股市代號:VSH)宣布,推出新款30 V n溝道MOSFET半橋功率級模塊---SiZF300DT,將高邊TrenchFET?和低邊SkyFET?MOSFET與集成式肖特基二極管組合在一個小型PowerPAIR? 3.3 mm x 3.3 mm封裝中。Vishay Siliconix SiZF300DT提高了功率密度和效率,同時有助于減少元器件數量,簡化設計,適用于計算和通信應用功率轉換。

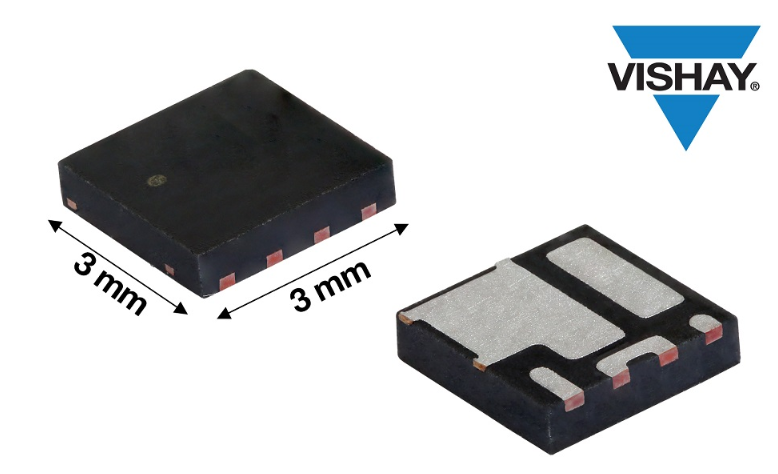

    Vishay推出新款30V n溝道MOSFET半橋功率級模塊---SiZF300DT

    日前發布器件中的兩個MOSFET采用半橋配置內部連接。 通道1 MOSFET在10 V和4.5 V條件下,最大導通電阻分別為4.5 mW和7.0 mW。通道2 MOSFET在10 V和4.5 V條件下,導通電阻分別為1.84 mW和2.57 mW。兩個MOSFET典型柵極電荷分別為6.9 nC和19.4 nC。

    SiZF300DT比6mm x 5mm封裝類似導通電阻的雙片器件節省65 %的空間,是市場上最緊湊的集成產品之一。器件為設計人員提供節省空間的解決方案,適用于圖形加速卡、計算機、服務器以及通信和RF網絡設備的負載點(POL)轉換、電源以及同步降壓和DC / DC轉換器。

    雙MOSFET采用獨特的引腳配置結構,電流相位輸出電流比相同占位面積的同類產品高11 %,此外,輸出電流超過20 A時具有更高的效率。器件引腳配置和大PGND 焊盤還可以增強散熱,優化電路,簡化PCB布局。

    SiZF300DT 經過100 % Rg和UIS測試,符合RoHS要求標準,無鹵素。

    新款雙MOSFET模塊現可提供樣品并已實現量產,大宗訂貨供貨周期為12周。

    下載發燒友APP

    打造屬于您的人脈電子圈

    關注電子發燒友微信

    有趣有料的資訊及技術干貨

    關注發燒友課堂

    鎖定最新課程活動及技術直播

    電子發燒友觀察

    一線報道 · 深度觀察 · 最新資訊
    收藏 人收藏
    分享:

    評論

    相關推薦

    BLDC驅動板如何合理布局(第一期)

    主題簡介及亮點:電機控制軟硬件工程師從級別上一般分為工程師、高級工程師、專家及科學家。每個崗位對個人的要求和技能是不一樣
    發燒友學院發表于 2019-06-19 00:00? 4028次閱讀
    BLDC驅動板如何合理布局(第一期)

    UCC3915可編程熱插拔電源管理器產品資料

      描述   UCC3915可編程熱插拔電源管理器提供完整的電源管理、熱插拔容量和斷路器功能。操作設備所需的唯一外...
    發表于 2020-07-10 15:04? 36次閱讀
    UCC3915可編程熱插拔電源管理器產品資料

    PMOS開關管的工作原理和如何進行選擇

    在電路中常見到使用MOSFET場效應管作為開關管使用。下面舉例進行說明。
    發表于 2020-07-10 14:27? 71次閱讀
    PMOS開關管的工作原理和如何進行選擇

    單鍵實現單片機開關機設計案例

    單片機工作后,將最先進行IO口初始化,IO1設為輸入狀態,啟用內部上拉;IO2設為輸出狀態,輸出高電....
    發表于 2020-07-10 11:42? 138次閱讀
    單鍵實現單片機開關機設計案例

    MOSFET工作原理和應用優勢

      金屬-氧化層半導體-場效晶體管,簡稱金氧半場效晶體管(Metal-Oxide-SemiconductorField-EffectTransistor,...
    發表于 2020-07-06 11:28? 72次閱讀
    MOSFET工作原理和應用優勢

    FM7318A內置高壓功率MOSFET的電流模式PWM控制芯片

      概述   FM7318A是內置高壓功率MOSFET的電流模式PWM控制芯片,適用于全電壓18W離線式反激開關電源...
    發表于 2020-07-06 10:57? 208次閱讀
    FM7318A內置高壓功率MOSFET的電流模式PWM控制芯片

    EL7583三通道DC/DC轉換器IC中文資料

      特征   ?TFT-LCD顯示器電源   -升壓調節器   -VON電荷泵   -VOFF充電泵   ?2.7V至...
    發表于 2020-07-06 09:03? 70次閱讀
    EL7583三通道DC/DC轉換器IC中文資料

    LNK623鏈接開關中文資料

      產品亮點  大大簡化了CV轉換器  消除光耦和所有二次控制電路  消除偏壓繞組供電-IC自偏壓高級性能特性 ...
    發表于 2020-07-02 09:31? 93次閱讀
    LNK623鏈接開關中文資料

    LNK302/304-306連接開關TN系列最低組件數量,能效離線開關IC

      產品亮點  經濟高效的線性/瓶蓋滴管更換  成本最低、組件數量最低的buck轉換器解決方案  完全集成的短路和斷...
    發表于 2020-07-01 17:57? 187次閱讀
    LNK302/304-306連接開關TN系列最低組件數量,能效離線開關IC

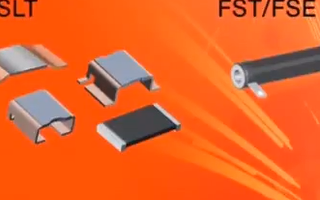

    Vishay電阻技術的性能與特點介紹

    Vishay 提供廣泛的電阻技術,其在性能和可靠性極其重要的極端應用和惡劣環境下具有杰出的表現。
    發表于 2020-07-01 12:58? 361次觀看
    Vishay電阻技術的性能與特點介紹

    這個MOS FET 是什么型號能夠查到規格書?

    有那個大神指導RAARH0 這個型號的FET 嗎
    發表于 2020-07-01 11:46? 175次閱讀
    這個MOS FET 是什么型號能夠查到規格書?

    niPOL穩壓器的設計挑戰

    由于在硬開關轉換器的高側MOSFET兩端有很高的電壓,在降壓轉換器關-開過渡期間,高側MOSFET中....
    發表于 2020-07-01 10:01? 352次閱讀
    niPOL穩壓器的設計挑戰

    MOS管損耗的8個組成部分

      在器件設計選擇過程中需要對MOSFET的工作過程損耗進行先期計算(所謂先期計算是指在沒能夠測試各工作波形的...
    發表于 2020-06-28 17:48? 257次閱讀
    MOS管損耗的8個組成部分

    LLC諧振變換器中常見MOSFET失效模式的分析...

    LLC諧振變換器可以突破傳統諧振變換器的局限。正是由于這些原因,LLC諧振變換器被廣泛應用在電源供電....
    發表于 2020-06-23 19:25? 584次閱讀
    LLC諧振變換器中常見MOSFET失效模式的分析...

    比較1200V碳化硅MOSFET和Si IGBT...

    意法半導體的碳化硅MOSFET技術,不但每單位面積的導通電阻非常之低,切換效能絕佳,而且跟傳統的硅基....
    發表于 2020-06-23 19:17? 582次閱讀
    比較1200V碳化硅MOSFET和Si IGBT...

    內置MOS的多節鋰電池同步降壓充電芯片

    3A同步降壓鋰離子充電器 一般說明 ZCC6688是一款3A鋰離子電池充電器。它采用500KHz同步降壓變換器拓撲結...
    發表于 2020-06-23 15:50? 424次閱讀
    內置MOS的多節鋰電池同步降壓充電芯片

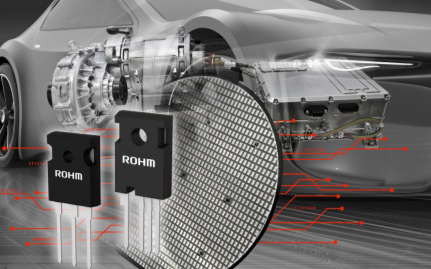

    ROHM開發出業界先進的第4代低導通電阻SiC ...

    對于功率半導體來說,當導通電阻降低時短路耐受時間※2就會縮短,兩者之間存在著矛盾權衡關系,因此在降低....
    發表于 2020-06-22 15:54? 132次閱讀
    ROHM開發出業界先進的第4代低導通電阻SiC ...

    ROHM研制1200V 第4代SiC MOSFE...

    在這種背景下,ROHM于2010年在全球率先開始了SiC MOSFET的量產。ROHM很早就開始加強....
    發表于 2020-06-19 14:21? 433次閱讀
    ROHM研制1200V 第4代SiC MOSFE...

    硬盤的0.8V DC至DC單輸出電源

    NCP1599是一款固定的1 MHz,高輸出電流,同步PWM轉換器,集成了低電阻,高側P溝道MOSFET和低側...
    發表于 2020-06-19 08:06? 332次閱讀
    硬盤的0.8V DC至DC單輸出電源

    三相1200V/450A SiC MOSFET電...

    該智能功率模塊是為高熱環境的穩定性應用而設計的,額定的 最高結溫為 175℃。柵極驅動器本身具備在最....
    發表于 2020-06-12 14:25? 640次閱讀
    三相1200V/450A SiC MOSFET電...

    MOSFET驅動電路與EMI的資料介紹

    功率MOSFET通常由PWM或其它模式的控制器IC內部的驅動源來驅動,為了提高關斷的速度,實現快速的....
    發表于 2020-06-07 12:01? 1159次閱讀
    MOSFET驅動電路與EMI的資料介紹

    使用碳化硅MOSFET提升工業驅動器的能源效率

    兩種元件都已經利用雙脈波測試,從動態的角度加以分析。兩者的比較是以應用為基礎,例如600 V匯流排直....
    發表于 2020-06-04 16:23? 450次閱讀
    使用碳化硅MOSFET提升工業驅動器的能源效率

    2020人工智能卓越創新獎火熱投票中!快來 Pi...

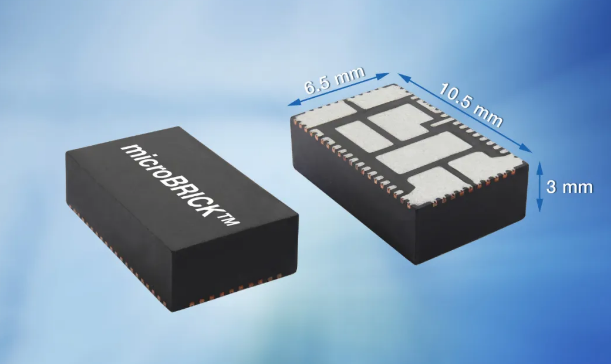

    Vishay 的 SiC931 microBRICKTM、I2C 接口顏色傳感器和 WFM Powe....
    發表于 2020-06-04 15:10? 639次閱讀
    2020人工智能卓越創新獎火熱投票中!快來 Pi...

    新形式功率MOSFET晶體管研發,能夠處理超過8...

    6月3日消息,美國布法羅大學科研團隊開發了一種新形式的功率MOSFET晶體管,這種晶體管可以用最小的....
    發表于 2020-06-04 14:26? 767次閱讀
    新形式功率MOSFET晶體管研發,能夠處理超過8...

    Diodes推出新一代首款獨立 MOSFET

    PowerDI? 3333-8 D 型封裝的 3D 結構有助增加整體功率效率,且高電壓與額定電流大幅....
    發表于 2020-06-03 11:33? 414次閱讀
    Diodes推出新一代首款獨立 MOSFET

    一文讀懂:Vishay 高集成度功率IC產品

    一個典型的 DC/DC 轉化器系統可以分為幾個部分:控制器 IC、柵極驅動器、MOSFET 和外圍的....
    發表于 2020-05-31 09:23? 401次閱讀
    一文讀懂:Vishay 高集成度功率IC產品

    應用手冊 | 650V CoolMOS? CFD...

    為滿足電動汽車市場的需求,英飛凌推出了全新的650V CoolMOS? SJ功率 MOSFET CF....
    發表于 2020-05-31 09:15? 323次閱讀
    應用手冊 | 650V CoolMOS? CFD...

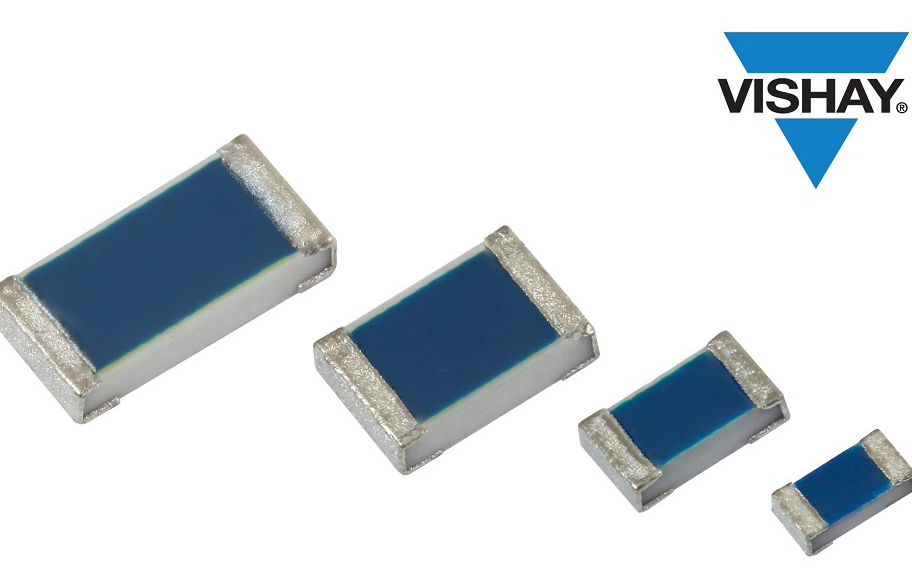

    Vishay新款汽車級高精度薄膜扁平片式電阻問市
